DTC200防爆地质超前探测仪
研发方：开元创杰（北京）科技有限公司
煤安证号：MFA140287
矿安证号：KFA140066
一、 简介

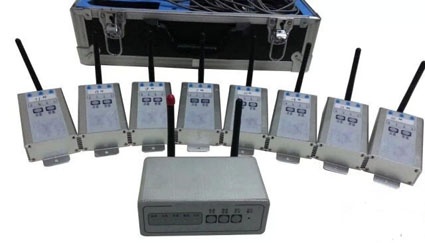

DTC200防爆地质超前探测仪是开元创杰（北京）科技有限公司自主开发设计，TRT真地震反射成像法。由DTC200-Z防爆地质超前探测仪信号主机、DTC200-G防爆地质超前探测仪传感器、KJD3.7矿用本安型平板计算机部分组成。
探测仪采用无线接入通讯形式，用于收发数据和控制相关设备。主要用于接收和控制分布于隧道煤矿巷道立体空间的传感器，同时还可以与井下其它无线形式的设备进行数据共享、交换等，配套设备均使用内置可充电锂电池供电，整套装置体积小，重量轻携带方面。在长期使用实践中，均获得显著的地质状况探测效果，得到各相关部门单位和客户的一致好评。
二、 原理介绍
防爆地质超前探测仪采用TRT真地震反射成像法，使用多种地震源【锤击和钻机及爆炸】产生信号，这些信号在地质岩体发生改变反射，被呈立体空间布置的传感器捕获，用来构建煤矿工作面前方走向的不同地质状况（如异常岩体、岩性和喀斯特特征等）的三维结构图，从而可以提前判断出地下岩体、裂隙、断层和地下水空间等危险情况信息。
三、 产品特点
l 探测仪采用无线数据通讯、无线设备控制功能，最远高达100米信号传输；
l 探测仪通过主机将多个传感器采集到的数据以无线传输方式传输到本安平板计算机上显示；
l 探测仪主机可以同时接收多个传感器采集到的数据，最大255路信号传输；
l 探测仪可以描述隧道前方垂直和横向面的不同地质状况的三维空间信息；
l 超前探测距离可达200--350米；
l 可采用锤击等多种震源方式，不受井下金属体、电缆干扰；
l 控制软件使用中文人机交互界面，操作极为简便；
l 可支持跨平台使用（Windows，Android）。
四、 技术指标
1. 输入通道： 1个基站，11传感器（可选配）；
2. 输入信号频率： 20Hz-16KHz；
3. 采样率： ≦0.01ms；
4. 探测深度：≧200米；
5. 探测精度：0.2-0.5m;
6. 记录长度：最大14468个采样点；
7. 持续工作时间：≧10小时；
8. 操作界面：Android全中文图形操作界面。
五、 应用范围
l 矿山巷道掘进面前方的地质构造(断层、破碎带、陷落柱、老空区、溶洞及岩性变化等)探测；
l 工作面内断层及隐伏构造探测；
l 煤层厚度探测；
l 巷道围岩松动圈探测；
l 顶底板岩性完整性特征评价；
l 基岩界面及起伏形态探测；
l 巷道锚喷安全型评价；
l 可用于隧道等其他地下岩土工程超前地质预报；
l 地面桩基等基础工程质量检测。
