新品推荐

中文名称

ZJT9数字化多模单兵通讯系统

型号

ZJT9

品牌

Topsky(北京JDB电子)

制造商

北京JDB电子世纪控股股份有限公司

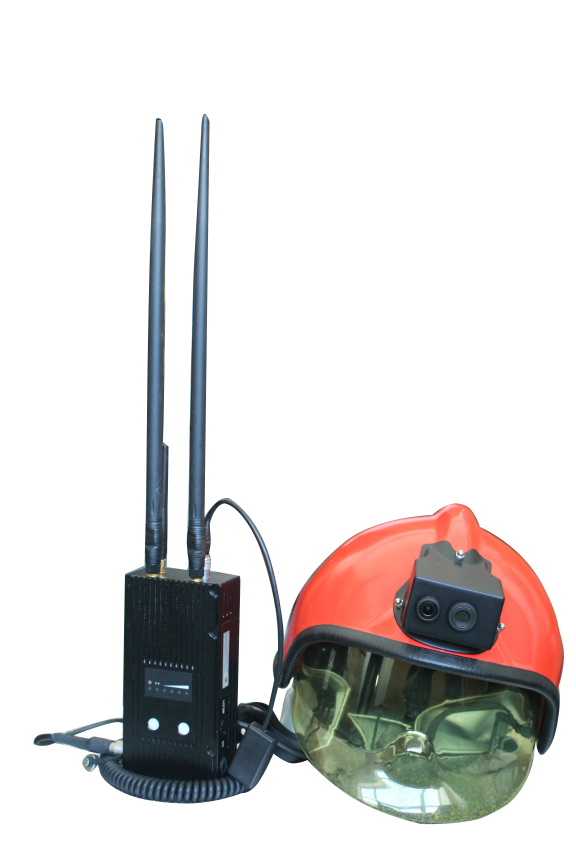

【天眼】ZJT9数字化多模单兵通讯系统图

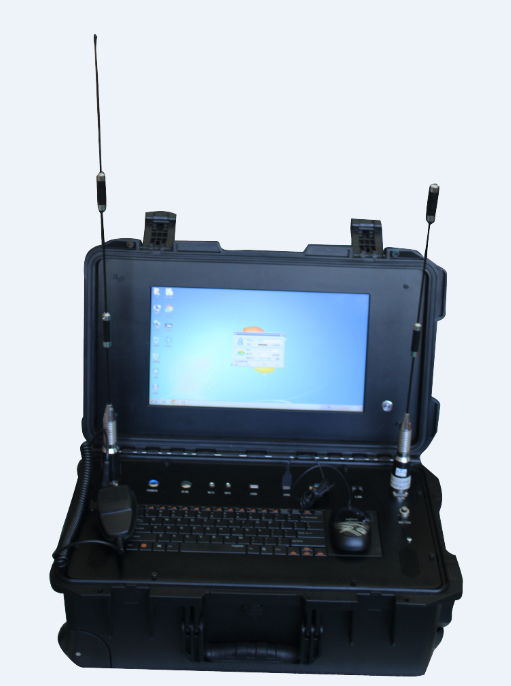

指挥终端

智能头盔、便携单兵主机

一、系统概要

ZJT9数字化多模单兵通讯系统是北京JDB电子世纪控股股份有限公司自主开发设计，结合行业应用的独立创新，通过远程物联网，音视频智能处理，环境数据分析融合等技术，推出完全拥有自主知识产权的“天眼”系统。

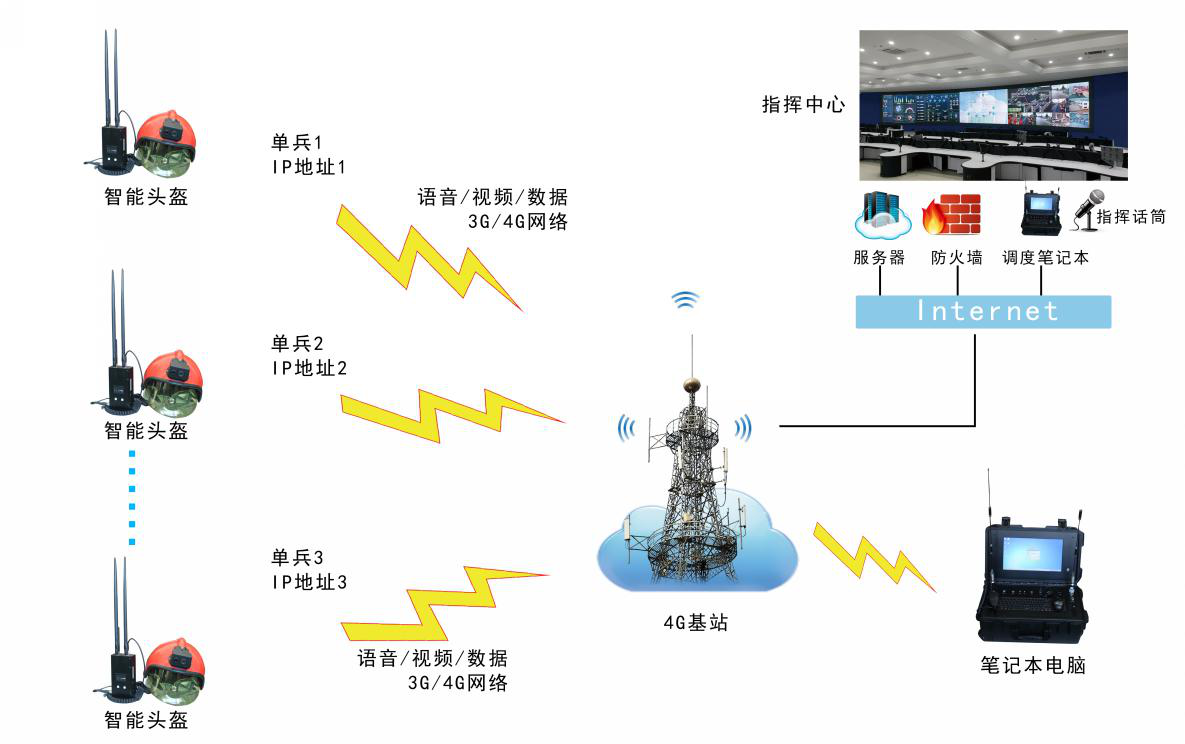

该系统采用嵌入式高速处理器和平台系统控制单元，集高清视频、红外热成像、双向音频、环境气体分析、4G和MESH无线通讯、GPS/北斗导航等模块于一体化；可通过4G、MESH无线组网进行实时高清视频、红外热成像、双向语音对讲、环境气体监测等数字化信息传输功能；无线协同后端监控调度指挥平台，实现针对单兵通讯的远程调度指挥功能；可广泛应用于危化救援、军事、消防救援、应急事故、泄漏污染、防化、安全生产作业等场景使用。

二、系统主要功能

1. 双模式数据传输：系统支持4G和MESH两种无线传输模式，可组网多台单兵数据实现无线传输功能。

2. 双镜头视频显示：系统支持高清视频和红外热成像两种视频监控，实现画中画显示模式，红外热成像具备测温模式。

3. 音视频在线监控：部署数字化多模单兵通讯系统，指挥员可通过指挥终端对前方单兵装备进行实时音视频监测，使其观察和判断现场实况，及时掌握现场全局动态。

4. 有毒有害气体及环境监测：可实时探测现场的有毒有害气体、温湿度等环境参数，无线传输到指挥终端，及时了解现场环境状态。

5. 多平台系统指挥：系统采用指挥终端和指挥中心多平台监控，可实时查看前方单兵作战情况，实现“三位一体”现代化系统指挥。

6. 实时定位：系统内置GPS定位模块，利用无线模块将位置信息实时发送到指挥终端，指挥终端可根据定位所谓位置查看不同区域所感知的不同数据。

三、系统特点

1. 专业单兵通信系统，包含单兵主机，指挥终端与智能头盔。

2. 单兵头盔双镜头显示，高清摄像头和红外热成像一体化集成，画中画显示模式。

3. 主机双模式数据传输，支持4G和MESH两种无线传输模式。

4. 支持多台单兵装置快速组网，跨区域无缝传输。

5. 支持恶劣环境监测，气体环境数据实时传输指挥终端。

6. 系统配置简单，开机即可使用。

7. 支持双码流编码，可远程实时录像存储。

8. 内置高灵敏度GPS/北斗定位模块，可准确定位设备信息并上传指挥中心

9. 全方位通信，可以在高速移动或城市建筑物遮挡情况下，实时稳定传输音频和视频、环境信息。

10. 内置大容量锂电池（DC12V/30Ah）、连续工作时间不低于6小时。

11. 内置高保真数码立体声传输，指挥终端清晰明了。

12. 散热片式铝材机壳，防潮、防震、抗冲击。

13. 设备本质安全，通过防爆认证。

系统技术参数

智能头盔参数：
★视频模式	高清可见光和红外热成像两种视频，画中画显示模式
★图像格式	PAL或NTSC复合视频
★图像质量	高清可见光为1920X1080分辨率，红外热成像为160*120分辨率
测温模式	内置测温模块，最大可监测150°C
压缩标准	MPEG4兼容MPEG2
编码速率	1～20Mbps
声音输入	双声道12dBm
声音编码	128Kbps立体声
视音频接口	RCA@75欧姆航插
单兵主机参数
★单兵主机： 1-4路（可选）
工作频率	902～928MHz
信道带宽	5/10/20MHz
★传输模式	内置4G和MESH两种无线模式，可切换传输
★组网模式	支持MESH快速自动组网
天线接口	SMA射频母头
接收天线	2根天线
覆盖范围	全向360度天线
环境探测参数
★H2S（硫化氢）	0-100ppm
★CO（一氧化碳）	0-1000ppm
★CO2（二氧化碳）	0-5%VOL
★CH4（甲烷）	0-100%VOL
湿度	0-100%RH
温度	-20-100℃
无线通讯指挥终端参数
★尺寸	19寸日光型工业级LED屏
分辨率	1440X900
操作系统	Windows平台
★控制模式	指挥终端或指挥中心进行设置
★接受模式	内置4G和MESH两种无线模式，可切换接受
★网络接口	Ethernet10/100Base-T,RJ45
供电电源	通过AC220V交流适配器接交流市电
内置电池	内置电池DC12V/30Ah
整机功耗	整机功耗<80W
★防护等级	IP65
★电池供电工作时间	>6小时
电池充电时间	<3小时
机械特性：
★整机尺寸	长宽高 55×30×25cm
★整机重量	15Kg
工作温度	-25°C ～ 60°C
工作湿度	80％
★平台参数（可选）
数字化单兵通讯系统平台	PC端
服务器	阿里云服务器
